รายละเอียดสินค้า:
|
| พิมพ์: | หน้าจอสัมผัสตัวต้านทาน 4 เส้น | ฉนวนกันความร้อน: | >20MΩ/25V(DC) |
|---|---|---|---|
| ความทนทาน: | >35 ล้านสัมผัส | การส่งผ่านแสง: | 82% |
| แรงดันไฟจ่าย: | DC5V | ลวด: | 4wires |
| การตอบสนอง: | <15ms | กำหนดเอง: | สนับสนุน |
| แสงสูง: | หน้าจอสัมผัส POS Resistive,แผงหน้าจอสัมผัส POS 19 นิ้ว,หน้าจอสัมผัสตัวต้านทาน 19 นิ้ว |
||
หน้าจอสัมผัสแบบต้านทานทำงานอย่างไร
พูดง่ายๆ ก็คือ หน้าจอสัมผัสแบบ Resistive คือจอคอมพิวเตอร์ที่ไวต่อการสัมผัส ซึ่งตอบสนองด้วยการใช้แรงกด เมื่อสัมผัสถูกกับพื้นผิวของหน้าจอสัมผัส แผ่นทั้งสองนี้จะถูกกดเข้าด้วยกันแต่ละแผ่นมีเส้นแนวนอนและแนวตั้งที่บันทึกตำแหน่งที่แม่นยำของการสัมผัส
กระบวนการตรวจจับมีดังนี้
กระบวนการตรวจจับ แรงดันไฟฟ้าถูกกำหนดระหว่างอิเล็กโทรด X1 และ X2 บนแผ่นด้านบนจากนั้นจะมีการแจกแจงศักย์ศักย์ไฟฟ้าขนานกับ X1 และ X2 บนแผ่นด้านบน
สมมติว่าอิเล็กโทรด X1 เป็น 0V (กราวด์) จากนั้นกำหนด 5V ให้กับอิเล็กโทรด X2หากสัมผัสจุดศูนย์กลางระหว่างอิเล็กโทรดด้านขวาและด้านซ้าย แผ่นด้านล่างจะวัด 2.5Vหากแตะจุด 1/5 ห่างจาก X1 (ห่างจาก X2) 1/5 (ห่างจาก X2) 1V จะวัด 1V โดยแผ่นด้านล่างตรวจพบจุดพิกัด X ด้วยวิธีนี้
หลังจากตรวจจับจุดพิกัดในทิศทาง X แล้ว แรงดันไฟฟ้าจะถูกกำหนดระหว่างอิเล็กโทรด Y1 และ Y2 บนแผ่นด้านล่างจุดระหว่าง Y1 และ Y2 (พิกัด Y) จะวัดโดยแผ่นงานด้านบน เช่นเดียวกับพิกัด X ในขั้นตอนที่ 1-2
เนื่องจากชุดของขั้นตอนที่ 1, 3 ถูกทำซ้ำ จุดพิกัด X และ Y ของตำแหน่งที่สัมผัสจะถูกตรวจจับอยู่เสมอ
มีความแตกต่างทางโครงสร้างระหว่างเทคโนโลยี 4-wire และ 5-wire หรือไม่?
เช่นเดียวกับเทคโนโลยีตัวต้านทานแบบ 4 สายแบบอะนาล็อก เซนเซอร์แบบต้านทานแบบ 5 สายแบบอะนาล็อกประกอบด้วยแผ่นด้านบนและด้านล่างซึ่งหันเข้าหากันโดยมีช่องว่างระหว่างกันอิเล็กโทรดจะวางอยู่ที่มุมทั้งสี่ของแผ่นด้านล่างในเทคโนโลยีอนาล็อกแบบ 5 สาย ซึ่งแตกต่างจากเทคโนโลยีต้านทานแบบ 4 สายแบบอะนาล็อกกระบวนการสัมผัสมีดังนี้
คุณสมบัติหลัก
ข้อมูลจำเพาะของผลิตภัณฑ์
| ข้อมูลจำเพาะของแผงสัมผัสแบบต้านทาน 4 สาย | |
| ขนาดทั่วไป | 5.7 นิ้ว ถึง 22 นิ้ว |
| เข้ากับ | อุปกรณ์แสดงผลแผง |
| เครื่องกล | |
| วิธีการป้อนข้อมูล | นิ้วหรือมือที่สวมถุงมือ (ยาง ผ้า หรือหนัง) |
| แอคทีฟ ฟอร์ซ | สไตลัสหรือนิ้วหรือคล้ายกัน <45g~110g |
| บอลอิมแพ็ค | ø13.0ลูกเหล็ก/9g สูง=30ซม. 1 ครั้ง ไม่มีชน [กระแทกบริเวณตรงกลาง] |
| ความทนทาน | >35 ล้านสัมผัส |
| ความแม่นยำของตำแหน่ง | <1.5% |
| ออปติคัล | |
| การส่งผ่านแสง | 82% |
| พื้นผิวที่ชัดเจน | <3% |
| พื้นผิวป้องกันแสงสะท้อน | <4% |
| แอนตี้-นิวตัน | <10% |
| เงา | หน่วยความมันวาว 90±20 ทดสอบกับพื้นผิวด้านหน้าที่เคลือบแข็ง ตามมาตรฐาน ASTM D 2457 |
| ไฟฟ้า | |
| แรงดันไฟจ่าย | DC5V |
| ความต้านทานวงจร | X:20~25Ω0, Y:20~250Ω |
| ความเป็นลิเนียร์ | X<1.5%, ใช่<1.5% |
| การตอบสนอง | <15ms |
| ฉนวนกันความร้อน | >20MΩ/25V(DC) |
| ความอดทน | ไม่มีการแสดงความเสียหายที่ DC50V/60 วินาที |
| ปณิธาน | ขึ้นอยู่กับความละเอียดของคอนโทรลเลอร์ 4096 x 4096 |
| ด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -10 °C ~ +60°C |
| ความชื้นในการทำงาน | 20%RH ~ 85%RH ไม่มีการควบแน่น |
| อุณหภูมิในการจัดเก็บ | -40°C ~ +80°C |
| ความชื้นในการจัดเก็บ | 10%RH ~ 90%RH ไม่มีการควบแน่น |
| กันน้ำ | ไม่เสียหายจากกระแสน้ำที่ไหลลงสู่พื้นที่ใช้งาน |
| ความน่าเชื่อถือ | |
| วัฏจักรความร้อน | 70°C /240 ชม. |
| รอบเย็น | -40°C /240 ชม. |
| วัฏจักรความร้อน | -40°C ~7°0C [60 นาที/รอบ] *10 รอบ |
| ระบบปฏิบัติการ | |
| ระบบปฏิบัติการ | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 /Mac OS |
| การรับประกัน | |
| หน้าจอสัมผัส 1 ปี | |
| Touch Controller 1 ปี | |

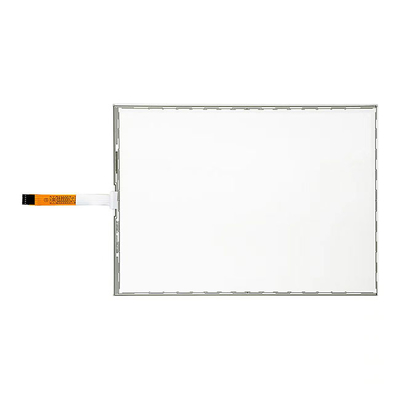

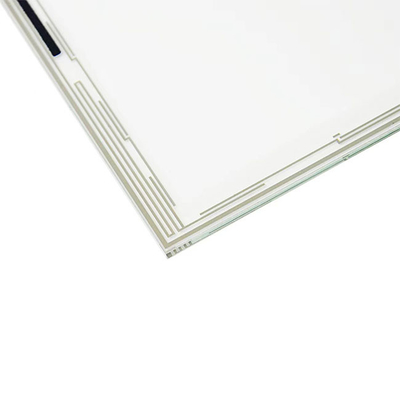

รูปภาพสินค้า
