รายละเอียดสินค้า:
|
| สัมผัส: | หน้าจอสัมผัสแบบต้านทาน | ลวด: | 4/5 สาย |
|---|---|---|---|
| ฉนวนกันความร้อน: | >20MΩ/25V(DC) | ความทนทาน: | >35 ล้านสัมผัส |
| การส่งผ่านแสง: | 82% | แรงดันไฟจ่าย: | DC5V |
| การตอบสนอง: | <15ms | กำหนดเอง: | สนับสนุน |
| แสงสูง: | แผงสัมผัสแบบสัมผัส 4 สายแบบต้านทาน,แผงสัมผัสแบบ 4 สาย 22 นิ้ว,แผงสัมผัสแบบลวด 35 ล้าน 5 เส้น |
||

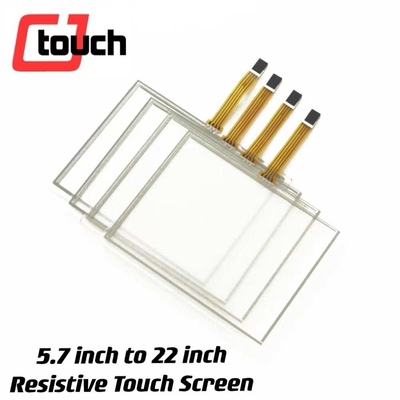

เทคโนโลยีหน้าจอสัมผัสแบบต้านทาน
เทคโนโลยีหน้าจอสัมผัสแบบ Resistive ประกอบด้วยกระจกหรือแผงอะคริลิกที่เคลือบด้วยชั้นที่เป็นสื่อกระแสไฟฟ้าและตัวต้านทานชั้นบาง ๆ ถูกคั่นด้วยจุดคั่นที่มองไม่เห็นเมื่อใช้งาน กระแสไฟฟ้าจะเคลื่อนผ่านหน้าจอเมื่อใช้แรงกดบนหน้าจอ ชั้นต่างๆ จะถูกกดเข้าด้วยกัน ทำให้เกิดการเปลี่ยนแปลงของกระแสไฟฟ้าและสัมผัสได้
แม้ว่าความคมชัดจะน้อยกว่าหน้าจอสัมผัสประเภทอื่น แต่หน้าจอแบบต้านทานสามารถมีความแม่นยำสูงและมีข้อดีคือไวต่อแรงกด จึงตอบสนองต่ออุปกรณ์อินพุตใดๆ รวมถึงนิ้ว มือที่สวมถุงมือ หรือปากกาสไตลัส
เทคโนโลยีหน้าจอสัมผัสแบบต้านทานเป็นเทคโนโลยีที่คุ้มค่าที่สุดในตลาดปัจจุบันขอแนะนำเมื่องบประมาณไม่อนุญาตให้มีวิธีแก้ปัญหาที่มีประสิทธิภาพมากขึ้น
ข้อจำกัดของเทคโนโลยีหน้าจอสัมผัสแบบต้านทาน:
ไม่แนะนำสำหรับแอปพลิเคชันการเข้าถึงแบบสาธารณะ
มีความแตกต่างทางโครงสร้างระหว่างเทคโนโลยี 4-wire และ 5-wire หรือไม่?
เช่นเดียวกับเทคโนโลยีตัวต้านทานแบบ 4 สายแบบอะนาล็อก เซนเซอร์แบบต้านทานแบบ 5 สายแบบอะนาล็อกประกอบด้วยแผ่นด้านบนและด้านล่างซึ่งหันเข้าหากันโดยมีช่องว่างระหว่างกันอิเล็กโทรดจะวางอยู่ที่มุมทั้งสี่ของแผ่นด้านล่างในเทคโนโลยีอนาล็อกแบบ 5 สาย ซึ่งแตกต่างจากเทคโนโลยีต้านทานแบบ 4 สายแบบอะนาล็อกกระบวนการสัมผัสมีดังนี้
| ข้อมูลจำเพาะของแผงสัมผัสแบบต้านทาน 4 สาย | |
| ขนาดทั่วไป | 5.7 นิ้ว ถึง 22 นิ้ว |
| เข้ากับ | อุปกรณ์แสดงผลแผง |
| เครื่องกล | |
| วิธีการป้อนข้อมูล | นิ้วหรือมือที่สวมถุงมือ (ยาง ผ้า หรือหนัง) |
| แอคทีฟ ฟอร์ซ | สไตลัสหรือนิ้วหรือคล้ายกัน <45g~110g |
| บอลอิมแพ็ค | ø13.0ลูกเหล็ก/9g สูง=30ซม. 1 ครั้ง ไม่มีชน [กระแทกบริเวณตรงกลาง] |
| ความทนทาน | >35 ล้านสัมผัส |
| ความแม่นยำของตำแหน่ง | <1.5% |
| ออปติคัล | |
| การส่งผ่านแสง | 82% |
| พื้นผิวที่ชัดเจน | <3% |
| พื้นผิวป้องกันแสงสะท้อน | <4% |
| แอนตี้-นิวตัน | <10% |
| เงา | หน่วยความมันวาว 90±20 ทดสอบกับพื้นผิวด้านหน้าที่เคลือบแข็ง ตามมาตรฐาน ASTM D 2457 |
| ไฟฟ้า | |
| แรงดันไฟจ่าย | DC5V |
| ความต้านทานวงจร | X:20~25Ω0, Y:20~250Ω |
| ความเป็นลิเนียร์ | X<1.5%, ใช่<1.5% |
| การตอบสนอง | <15ms |
| ฉนวนกันความร้อน | >20MΩ/25V(DC) |
| ความอดทน | ไม่มีการแสดงความเสียหายที่ DC50V/60 วินาที |
| ปณิธาน | ขึ้นอยู่กับความละเอียดของคอนโทรลเลอร์ 4096 x 4096 |
| ด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -10 °C ~ +60°C |
| ความชื้นในการทำงาน | 20%RH ~ 85%RH ไม่มีการควบแน่น |
| อุณหภูมิในการจัดเก็บ | -40°C ~ +80°C |
| ความชื้นในการจัดเก็บ | 10%RH ~ 90%RH ไม่มีการควบแน่น |
| กันน้ำ | ไม่เสียหายจากกระแสน้ำที่ไหลลงสู่พื้นที่ใช้งาน |
| ความน่าเชื่อถือ | |
| วัฏจักรความร้อน | 70°C /240 ชม. |
| รอบเย็น | -40°C /240 ชม. |
| วัฏจักรความร้อน | -40°C ~7°0C [60 นาที/รอบ] *10 รอบ |
| ระบบปฏิบัติการ | |
| ระบบปฏิบัติการ | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 /Mac OS |
| การรับประกัน | |
| หน้าจอสัมผัส 1 ปี | |

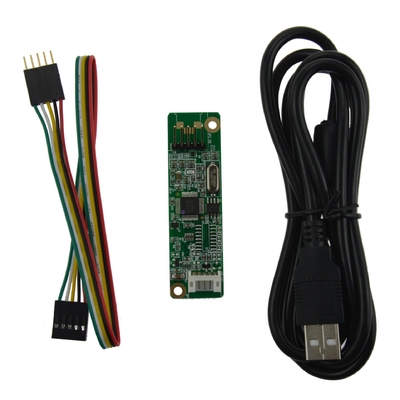

| Touch Controller 1 ปี | |
| ข้อมูลจำเพาะของแผงสัมผัสแบบต้านทาน 5 สาย | |
| ขนาดทั่วไป | 10.4 นิ้วถึง 22 นิ้ว |
| เข้ากับ | อุปกรณ์แสดงผลแผง |
| เครื่องกล | |
| วิธีการป้อนข้อมูล | นิ้วหรือมือที่สวมถุงมือ (ยาง ผ้า หรือหนัง) |
| แอคทีฟ ฟอร์ซ | สไตลัสหรือนิ้วหรือคล้ายกัน <45g~110g |
| บอลอิมแพ็ค | ø13.0ลูกเหล็ก/9g สูง=30ซม. 1 ครั้ง ไม่มีชน [กระแทกบริเวณตรงกลาง] |
| ความทนทาน | >35 ล้านสัมผัส |
| ความแม่นยำของตำแหน่ง | <1.5% |
| ออปติคัล | |
| การส่งผ่านแสง | 82% |
| พื้นผิวที่ชัดเจน | <3% |
| พื้นผิวป้องกันแสงสะท้อน | <4% |
| แอนตี้-นิวตัน | <10% |
| เงา | หน่วยความมันวาว 90±20 ทดสอบกับพื้นผิวด้านหน้าที่เคลือบแข็ง ตามมาตรฐาน ASTM D 2457 |
| ไฟฟ้า | |
| แรงดันไฟจ่าย | DC5V |
| ความต้านทานวงจร | X:20~25Ω0, Y:20~250Ω |
| ความเป็นลิเนียร์ | X<1.5%, ใช่<1.5% |
| การตอบสนอง | <15ms |
| ฉนวนกันความร้อน | >20MΩ/25V(DC) |
| ความอดทน | ไม่มีการแสดงความเสียหายที่ DC50V/60 วินาที |
| ปณิธาน | ขึ้นอยู่กับความละเอียดของคอนโทรลเลอร์ 4096 x 4096 |
| ด้านสิ่งแวดล้อม | |
| อุณหภูมิในการทำงาน | -10 °C ~ +60°C |
| ความชื้นในการทำงาน | 20%RH ~ 85%RH ไม่มีการควบแน่น |
| อุณหภูมิในการจัดเก็บ | -40°C ~ +80°C |
| ความชื้นในการจัดเก็บ | 10%RH ~ 90%RH ไม่มีการควบแน่น |
| กันน้ำ | ไม่เสียหายจากกระแสน้ำที่ไหลลงสู่พื้นที่ใช้งาน |
| ความน่าเชื่อถือ | |
| วัฏจักรความร้อน | 70°C /240 ชม. |
| รอบเย็น | -40°C /240 ชม. |
| วัฏจักรความร้อน | -40°C ~7°0C [60 นาที/รอบ] *10 รอบ |
| ระบบปฏิบัติการ | |
| ระบบปฏิบัติการ | Linux/ Dos / Windows ME/95/98 / NT4.0/XP/2000/ 7 /Mac OS |
| การรับประกัน | |
| หน้าจอสัมผัส 1 ปี | |
| Touch Controller 1 ปี | |
รูปภาพสินค้า
4 การวาดลวด
5 การวาดลวด
