รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | แผง TFT LCD | ขนาดจอแสดงผล: | 10.1 นิ้ว |
|---|---|---|---|
| มุมมอง (v/h): | 80/80/80/80 (ประเภท) (CR≥10) | ตัดกัน: | 500 : 1 (ประเภท) |
| ความสว่าง(cd/m2): | 400 (ประเภท) | แรงดันไฟฟ้าขาเข้าที่กำหนด VDD: | แรงดันไฟฟ้าขาเข้าที่กำหนด VDD |
| ความชื้นสัมพัทธ์:: | -20 ~ 60 °C | ปฏิบัติการ RH:: | 0 ~ 50 °C |
| เวลาตอบสนอง (เพิ่มขึ้น/ลดลง): | 30 (ประเภท)(Tr+Td) ms | ||
| แสงสูง: | จอ LCD TFT 1280x800,แผงจอ LCD TFT ทางการแพทย์,แผงแสดงผล LVDS 10.1 '' |
||
คำอธิบายทั่วไป

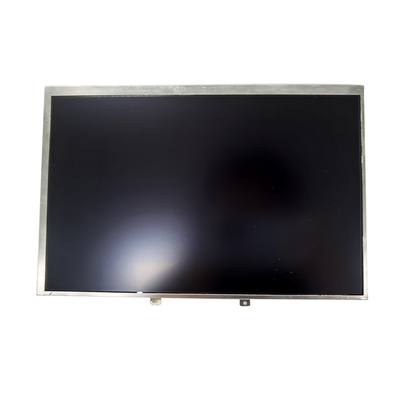

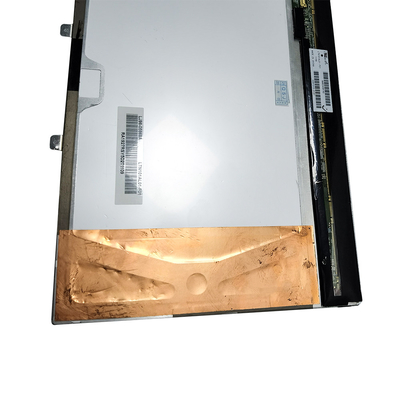

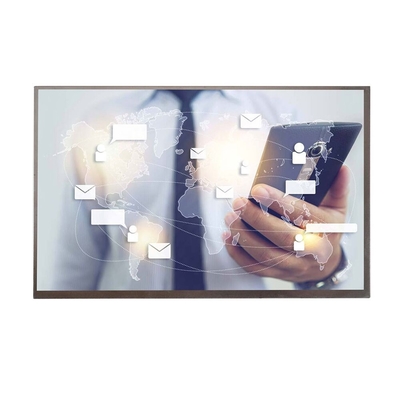

CJLTN101AL01 เป็นจอแสดงผลคริสตัลเหลวแบบแอกทีฟแมทริกซ์สี TFT (Thin Film Transistor)
(LCD) ที่ใช้ amorphous silicon TFT เป็นอุปกรณ์สวิตชิ่ง
รุ่นนี้ประกอบด้วยแผง TFT LCD วงจรขับและชุดไฟแบ็คไลท์
ความละเอียด 10.1" มี 1280 x 800 พิกเซล แสดงสีได้มากถึง 16,777,216 สี
ทิศทาง 6 นาฬิกาเป็นมุมมองที่เหมาะสมที่สุด
แอปพลิเคชั่น
• โน้ตบุ๊คพีซี
• หากการใช้งานผลิตภัณฑ์นี้ไม่ใช่สำหรับแอปพลิเคชัน PC แต่สำหรับผู้อื่น โปรดติดต่อ SEC
คุณสมบัติข้อมูลทั่วไป
• อัตราความคมชัดสูง
• ความละเอียด WXGA (1280 x 800 พิกเซล )
• การใช้พลังงานต่ำ
• ตอบสนองที่รวดเร็ว
• DE (เปิดใช้งานข้อมูล) โหมดเท่านั้น
• อินเทอร์เฟซ LVDS 3.3V
• ผลิตภัณฑ์ที่เป็นมิตรต่อสิ่งแวดล้อม (เป็นไปตามมาตรฐาน RoHS)
แอปพลิเคชั่น
• โน้ตบุ๊คพีซี
• หากการใช้งานผลิตภัณฑ์นี้ไม่ใช่สำหรับแอปพลิเคชัน PC แต่สำหรับผู้อื่น โปรดติดต่อ SEC
ข้อมูลทั่วไป
|
สิ่งของ |
ข้อมูลจำเพาะ |
หน่วย |
บันทึก |
|
พื้นที่แสดงผล |
216.96(สูง)x 135.60(V)(10.1(แนวทแยง) |
mm |
|
|
องค์ประกอบไดรเวอร์ |
a-Si TFT แอกทีฟแมทริกซ์ |
|
|
|
แสดงสี |
16,777,216 |
สี |
6bit +FRC |
|
จำนวนพิกเซล |
1280x800 |
พิกเซล |
|
|
การจัดเรียงพิกเซล |
แถบแนวตั้ง RGB |
|
|
|
ระยะพิทช์พิกเซล |
0.1695(สูง)x 0.1695(V) |
mm |
พิมพ์ |
|
โหมดการแสดงผล |
ปกติสีดำ โหมด PLS |
|
|
|
การรักษาพื้นผิว |
แสงจ้า |
|
|
การจัดอันดับสัมบูรณ์ด้านสิ่งแวดล้อม
|
สิ่งของ |
สัญลักษณ์ |
นาที. |
แม็กซ์ |
หน่วย |
บันทึก |
|
ห้องเก็บอุณหภูมิ |
TSTG |
-20 |
60 |
ค |
-1 |
|
อุณหภูมิปานกลาง (อุณหภูมิพื้นผิวกระจก) |
TOPR |
0 |
50 |
ค |
-1 |
|
ช็อต (ไม่ทำงาน) |
Snop |
|
240 |
จี |
(2),(4) |
|
การสั่นสะเทือน (ไม่ทำงาน) |
Vnop |
|
2.41 |
จี |
(3),(4) |
ชุดไฟแบ็คไลท์
|
สิ่งของ |
สัญลักษณ์ |
นาที. |
ประเภท |
แม็กซ์ |
หน่วย |
บันทึก |
|
LED ไปข้างหน้าปัจจุบัน |
ถ้า |
|
23 |
|
mA |
|
|
แรงดันไฟ LED ไปข้างหน้า |
VF |
2.8 |
2.9 |
3 |
วี |
|
|
แรงดันไฟฟ้าอาร์เรย์ LED |
รองประธาน |
|
17.4 |
|
วี |
VFX 6LEDs |
|
การใช้พลังงาน |
พี |
|
2.4 |
2.5 |
W |
IFXVFX 36LEDs |
|
ตลอดอายุการใช้งานOI |
หรื |
10000 |
|
|
ชั่วโมง |
-1 |
LVDS AC ลักษณะ
|
TEM |
สัญลักษณ์ |
นาที. |
TYe |
MA入 |
n1 |
|
|
|
LVDS ความถี่สัญญาณนาฬิกาอินพุต |
FcuK_ LVDs |
20 |
|
p0 |
t tc |
|
|
|
RIN ขอบเอียง |
pOMHz Fcuy Lvos265MHz |
RSKM |
400 |
|
*… |
|
8 |
|
65MHzFcuy Los220MHz |
-o00 |
|
โอ… |
|
8 |
||
|
มอดูเลตความถี่ของนาฬิกาอินพุต LVDS ระหว่าง SSCG |
FcLK_MoD |
|
|
… |
l |
|
|
|
ค่าเบี่ยงเบนสูงสุดของนาฬิกาอินพุต LVDS ระหว่าง SSCG |
FcLK_DEv |
|
|
- |
ค |
|
|
การวาดภาพ
รายละเอียด
โมดูล TFT LCD
