รายละเอียดสินค้า:
|
| มุมมอง: | 89/89/89/89 (ประเภท)(CR≥10) | ขนาด: | 18.5 นิ้ว |
|---|---|---|---|
| เวลาตอบสนอง: | 9 (Typ.)(G ถึง G) ms | ตัดกัน: | 3000:1 (ประเภท) |
| ประเภทอินเทอร์เฟซ: | 30 พิน LVDS (1 ch, 8 บิต) | แหล่งจ่ายแรงดัน: | 5.0V (ประเภท) |
| แสงสูง: | 30 Pins แผง IPS LCD,LVDS แผง IPS LCD,หน้าจอ LCD IPS ขนาด 1366*768 |
||
ภาพรวม

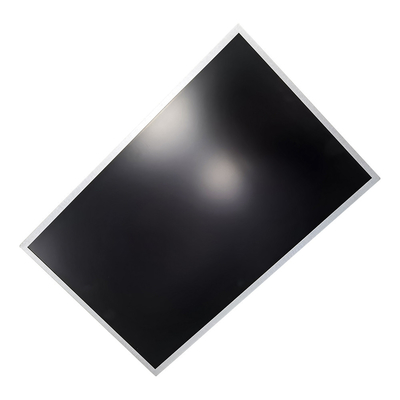

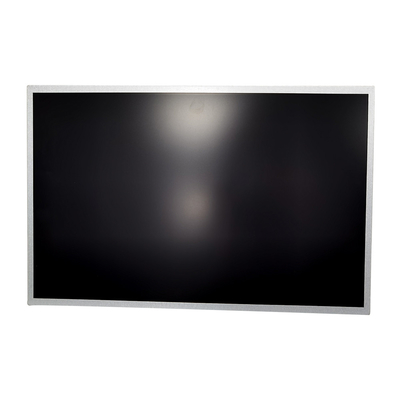

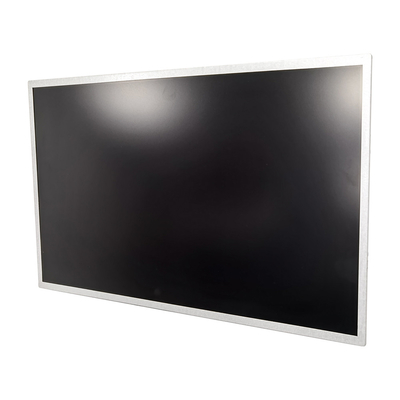

CJV185BJ1-LE1 เป็นโมดูลจอแสดงผลคริสตัลเหลว TFT ขนาด 18.5” พร้อมยูนิต WLED Backlight และ 30 พิน 1ch-LVDS
อินเตอร์เฟซ.โมดูลนี้รองรับรูปแบบ HDTV 1366 x 768 และสามารถแสดงสีได้สูงสุด 16.7M (8 บิต)ดิ
ไม่มีโมดูลตัวแปลงสำหรับแบ็คไลท์ในตัว
คุณสมบัติ
?ความสว่างสูง (250 นิต)
?อัตราคอนทราสต์สูง (3000? 1)
?เวลาตอบสนองที่รวดเร็ว (สีเทาถึงสีเทาเฉลี่ย 9.0 ms)
?ความอิ่มตัวของสีสูง (NTSC 72%)
?ความละเอียด HDTV (1366 x 768 พิกเซล) รูปแบบ HDTV ที่แท้จริง
?DE (เปิดใช้งานข้อมูล) โหมดเท่านั้น
?LVDS (การส่งสัญญาณความแตกต่างของแรงดันต่ำ)
?เวลาตอบสนองที่ปรับให้เหมาะสมสำหรับอัตราเฟรม 60 Hz
?มุมมองภาพกว้างพิเศษ: เทคโนโลยี Super MVA
?การปฏิบัติตาม RoHS
ข้อมูลจำเพาะทั่วไป
|
สิ่งของ |
ข้อมูลจำเพาะ |
หน่วย |
|
พื้นที่ใช้งาน |
409.8(สูง)x 230.4(V) |
mm |
|
พื้นที่เปิดฝา |
413.4 (สูง) x 234.0 (V) |
mm |
|
องค์ประกอบไดรเวอร์ |
a-si TFT แอกทีฟแมทริกซ์ |
|
|
จำนวนพิกเซล |
1366x RGBx 768 |
พิกเซล |
|
Pixel Pitch (พิกเซลย่อย) |
0.1 (สูง) x 0.3 (V) |
mm |
|
การจัดพิกเซล |
แถบแนวตั้ง RGB |
|
|
การใช้พลังงาน |
14.89W(สูงสุด.)[เซลล์ 4.89W(สูงสุด.)+ BLU 10.00W(ขวาน.) |
วัตต์ |
|
แสดงสี |
16.7 ล้าน |
สี |
|
โหมดการแสดงภาพ |
โหมดส่งสัญญาณ/ปกติสีดำ |
|
|
การรักษาพื้นผิว |
เคลือบป้องกันแสงสะท้อน (Haze 1.0%), เคลือบแข็ง (3H) |
ข้อมูลจำเพาะทางกล
| สิ่งของ | นาที. | ประเภท | แม็กซ์ | หน่วย | |
| ขนาดโมดูล | แนวนอน (H) | 429.87 | 430.37 | 430.87 | mm |
| แนวตั้ง(V) | 254.1 | 254.6 | 255.1 | mm | |
| ความลึก (D) | 9.5 | 10.5 | 11.5 | mm | |
| น้ำหนัก | 1170 | 1230 | 1290 | g | |
คะแนนสัมบูรณ์ของสิ่งแวดล้อม
| สิ่งของ | สัญลักษณ์ | ค่า | หน่วย | |
| นาที. | แม็กซ์ | |||
| อุณหภูมิในการจัดเก็บ | TST | -20 | 60 | ค |
| อุณหภูมิแวดล้อม | สูงสุด | 0 | 50 | พีซี |
| ช็อต (ไม่ทำงาน) | SNOP | 50 | จี | |
| การสั่นสะเทือน (ไม่ทำงาน) | VNOP | 1 | จี | |
หมายเหตุ (1) อุณหภูมิและช่วงความชื้นสัมพัทธ์แสดงในรูปด้านล่าง
(ก) สูงสุด 90% RH(ตา ? 40 ºC).
(b) อุณหภูมิกระเปาะเปียกควรอยู่ที่ 39 ºC สูงสุด(ตา > 40 ºC).
(c) ไม่มีการควบแน่น
หมายเหตุ (2) อุณหภูมิการทำงานสูงสุดขึ้นอยู่กับสภาวะการทดสอบที่อุณหภูมิพื้นผิวของ
พื้นที่แสดงผลน้อยกว่าหรือเท่ากับ 65 ºC โดยใช้โมดูล LCD เพียงอย่างเดียวในห้องควบคุมอุณหภูมิ
การจัดการระบายความร้อนควรพิจารณาในการออกแบบผลิตภัณฑ์ขั้นสุดท้ายเพื่อป้องกันอุณหภูมิพื้นผิว
ของพื้นที่แสดงผลตั้งแต่ 65 ºCช่วงอุณหภูมิในการทำงานอาจลดลงในกรณีของ
การจัดการความร้อนที่ไม่เหมาะสมในการออกแบบผลิตภัณฑ์ขั้นสุดท้าย
หมายเหตุ (3) 11 ms, half sine wave, 1 ครั้งสำหรับ ± X, ± Y, ± Z.
หมายเหตุ (4) 10 ~ 200 Hz, 30 นาที, 1 ครั้งในแต่ละ X, Y, Z
หมายเหตุ (5) ในการทดสอบการสั่นสะเทือนและการกระแทก ฟิกซ์เจอร์ในการจับยึดโมดูลต้องแข็งและแข็งแรงเพียงพอเพื่อ
โมดูลจะไม่บิดหรืองอโดยฟิกซ์เจอร์
การตั้งค่าการวัด:
โมดูล LCD ควรจะเสถียรที่อุณหภูมิที่กำหนดเป็นเวลา 1 ชั่วโมงเพื่อหลีกเลี่ยงการกะทันหัน
การเปลี่ยนแปลงอุณหภูมิระหว่างการวัดเพื่อรักษาความส่องสว่างให้คงที่ การวัดค่า
ควรดำเนินการหลังจากเปิดไฟแบ็คไลท์เป็นเวลา 1 ชั่วโมงในห้องที่ไม่มีลม
