รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | แผง TFT LCD | ขนาด: | 27 นิ้ว |
|---|---|---|---|
| พิมพ์: | TFT | อัตราส่วนภาพ(W:H): | 16:9 |
| การจ่ายแรงดัน: | 12.0V (ทั่วไป) | อัตราการรีเฟรช: | 60Hz |
| แสงสูง: | 3840x2160 แผงสัมผัส TFT,แผงแสดงผล LCD TFT 4 เลน,แผงสัมผัส TFT 800 Cd |
||
คำอธิบายทั่วไป
CJG270zan01.0 เป็นผลิตภัณฑ์โมดูล A-SI TFT-LCD LCD ขนาด 27.0 นิ้วที่เปิดตัวโดย CJTOUCHมาพร้อมไฟแบ็คไลท์ WLED รวมถึงไดรเวอร์แบ็คไลท์ LED แบบไม่มีการสัมผัสอุณหภูมิในการทำงานอยู่ที่ 0 ~ 40°C อุณหภูมิในการจัดเก็บคือ -20 ~ 50°C และความต้านทานการสั่นสะเทือนคือ 1.5g (14.7m /s²)ไลบรารีหน้าจอคุณสมบัติทั่วไปสรุปได้ดังนี้: Wide colour gambit, DCI-P3, sRGB, ความสว่างสูง, ไฟ LED แบ็คไลท์สีขาว, รวมถึงไดรเวอร์ LED, เทอร์มินัลพลิก, ระดับสีเทา 10 บิต, พื้นผิวหมอกบนพื้นผิวตามไลบรารีหน้าจอคุณลักษณะ รุ่นนี้เหมาะสำหรับอุตสาหกรรม ภาพทางการแพทย์ เน้นกลางแจ้งตามข้อมูลที่ได้รับจากไลบรารีหน้าจอ ผลิตภัณฑ์นี้ได้รับการผลิตจำนวนมากในไตรมาสที่ 1 ปี 2017 และสถานะการผลิตปัจจุบันอยู่ในการผลิตจำนวนมากปัจจุบัน โมเดลนี้มีข้อมูลสปอต 11 จุดและข้อมูลซัพพลายเออร์ 26 รายบนฐานข้อมูลหน้าจอ ซึ่งเป็นโมเดลหลักของตลาดฐานข้อมูลหน้าจอไลบรารีหน้าจอได้กำหนดพารามิเตอร์สำหรับรุ่นนี้ขึ้นเป็นครั้งแรกเมื่อวันที่ 8 พฤศจิกายน 2016 และอัปเดตพารามิเตอร์เป็นครั้งสุดท้ายเมื่อวันที่ 13 มีนาคม พ.ศ. 2564 ในฐานะที่เป็น AHVA จอแสดงผลสีดำเสมอ ผลิตภัณฑ์โมดูล LCD สำหรับการส่งผ่าน CJG270ZAN01.0 สามารถให้ซีดีได้ 800 แผ่น /m² ความสว่างของจอแสดงผล 1,000:1 ความคมชัดในการส่งสัญญาณ และ 89/89/89/89 (ประเภท) (CR≥10) (ซ้าย/ขวา/ขึ้น/ลง) มุมมองการรับชม มุมมองที่ดีที่สุดคือมุมมองแบบเต็ม เวลาตอบสนอง คือ 16/25 (ประเภท/สูงสุด)(Tr+Td) ms.เนื่องจากสัญญาณระดับสีเทา 8 บิต + Hi-FRC สำหรับแต่ละพิกเซล ผลิตภัณฑ์สามารถแสดงสีได้ 1.07B และความอิ่มตัวของสีคือ 94% (NTSC)สำหรับการแบ็คไลท์ ผลิตภัณฑ์นี้ใช้แหล่งกำเนิดแสงด้านข้างแบบ WLED ที่มีอายุการใช้งาน 30K ชั่วโมง รวมถึงไดรเวอร์ LEDCJG270zan01.0 ใช้อินเทอร์เฟซสัญญาณ eDP (2 CH, 4 เลน) รวม 51 พิน ใช้การเชื่อมต่อเทอร์มินัล แรงดันไฟฟ้าหน้าจอสำหรับขับคือ 12.0V (ประเภท)อัตราการรีเฟรชแนวตั้งโดยทั่วไป Fv คือ 60Hz
ข้อมูลจำเพาะ
| ชื่อรุ่น | CJG270ZAN01.0 |
| ขนาดหน้าจอ | 27.0 นิ้ว |
| ประเภทหน้าจอ | LCM,a-Si TFT-LCD |
| จำนวนพิกเซล | 3840(RGB)×2160 , UHD |
| การจัดเตรียม | RGB แถบแนวตั้ง |
| พื้นที่ใช้งาน (มม.) | 596.16(ก)×335.14(ส) mm |
| เค้าร่าง (มม.) | 630(ก)×368.2(ส) ×23.4(ล) มม. |
| พื้นที่ฝา (มม.) | 602.0(W)×340.4(H) มม. |
| การรักษา | ป้องกันแสงจ้า |
| ความสว่าง | 800 cd/m² (ทั่วไป) ,แสงแดดอ่านได้ |
| อัตราความคมชัด | 1000:1 (ประเภท) (TM) |
| มุมมอง | 89/89/89/89 ( Typ.)(CR≥10)ซ้าย/ขวา/ขึ้น/ลง |
| การตอบสนอง | 7/5 (ประเภท)(Tr/Td) ms |
| Good View at | สมมาตร |
| โหมดการทำงาน | AMVA ปกติสีดำ Transmissive |
| ความลึกของสี | 1.07B 90% (CIE1931) |
| แสงพื้นหลัง | WLED , 30K ชั่วโมง , พร้อมไดร์เวอร์ LED |
| น้ำหนักสุทธิ | 3.40Kgs (ทั่วไป) |
| ใช้สำหรับ |
ความสว่างสูงกลางแจ้ง, การถ่ายภาพทางการแพทย์, งานอุตสาหกรรม |
| แม็กซ์คะแนน |
อุณหภูมิในการจัดเก็บ: -20 ~ 50 °C อุณหภูมิในการทำงาน: 0 ~ 40 °C |
| ประเภทอินเทอร์เฟซ | eDP (2 ช่อง, 4 เลน) , 51 พิน , ขั้วต่อ |
| หน้าจอสัมผัส | ปราศจาก |
| การปฏิบัติตาม RoHS | การปฏิบัติตาม RoHS |
| บรรจุุภัณฑ์ |
5 ชิ้น / กล่อง น้ำหนัก: 20 Kgs ขนาด: 730x265x470 มม. (LxWxH) |
ข้อมูลจำเพาะกำลังไฟฟ้าเข้ามีการระบุไว้ดังนี้:
| สัญลักษณ์ | คำอธิบาย | นาที | ประเภท | แม็กซ์ | หน่วย | เงื่อนไข |
| VDD | ลอจิก/ไดรฟ์ LCD แรงดันไฟฟ้า |
4.5 | 5.0 | 5.5 | วี | ±10% |
| IDD1 | อินพุตปัจจุบัน | - | 1.18 | จะแจ้งภายหลัง | อา | VDD= 5.0V, รูปแบบสีขาวทั้งหมด ที่ 60 Hz |
| - | 1.37 | จะแจ้งภายหลัง | อา | VDD= 5.0V, รูปแบบสีขาวทั้งหมด ที่ 75 Hz | ||
| PDD1 | VDD เพาเวอร์ | - | 5.94 | จะแจ้งภายหลัง | W | VDD= 5.0V, รูปแบบสีขาวทั้งหมด ที่ 60 Hz |
| - | 6.84 | จะแจ้งภายหลัง | W | VDD= 5.0V, รูปแบบสีขาวทั้งหมด ที่ 75 Hz | ||
| ไอรัช | กระแสน้ำไหลเข้า | - | - | จะแจ้งภายหลัง | อา | หมายเหตุ 1 |
| VDDrp | ลอจิกที่อนุญาต/LCD ขับแรงดันระลอก |
- | - | จะแจ้งภายหลัง | mV | VDD= 5.0V, รูปแบบสีขาวทั้งหมด ที่ 75 Hz |
โมดูล TFT LCD
| ชื่อตัวเชื่อมต่อ / การกำหนด | ช่องเสียบอินเทอร์เฟซ / การ์ดอินเทอร์เฟซ |
| ผู้ผลิต | STM พีทู |
| พิมพ์หมายเลขชิ้นส่วน |
MSCKT2407P30HB AL230F-A0G1D-P |
| หมายเลขชิ้นส่วนที่อยู่อาศัยผสมพันธุ์ | FI-X30HL (แบบล็อค) |

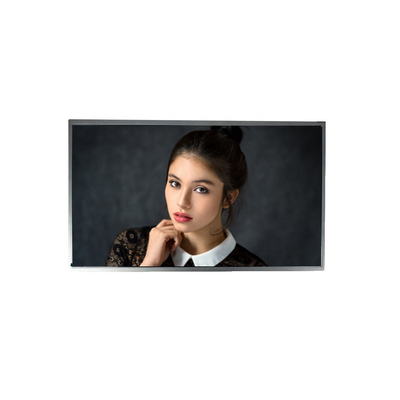

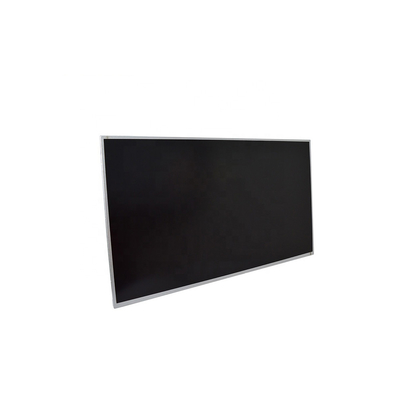

รายละเอียดภาพ
