รายละเอียดสินค้า:
|
ขนาดหน้าจอ: | 21.5" | มุมมอง: | 89/89/89/89 (ประเภท)(CR≥10) |
---|---|---|---|
อัตราการรีเฟรช: | 60Hz | ระบบสัญญาณ: | LVDS (2 ch, 8 บิต), เทอร์มินัล, 30 พิน |
แรงดันไฟฟ้าขาเข้าที่กำหนด: | แรงดันไฟฟ้าขาเข้าที่กำหนด | ประเภทแบ็คไลท์: | 15S4P WLED, 30,000 ชั่วโมง |
แสงสูง: | 250 Nit TFT LCD Panel,21.5 นิ้ว TFT LCD Panel,30 Pins tft ips display |
คำอธิบายทั่วไป

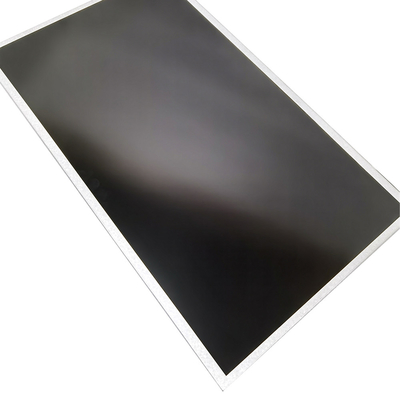

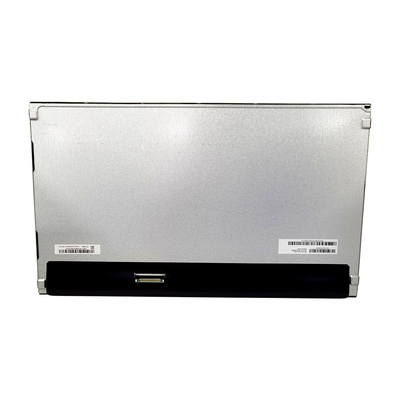

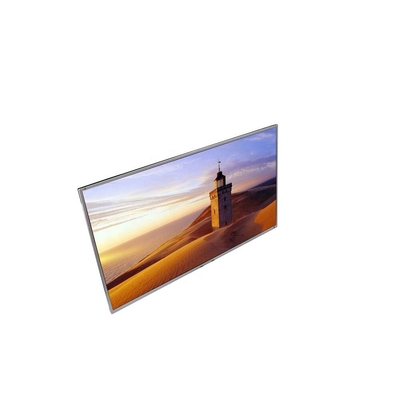

ข้อกำหนดนี้ใช้กับ Color a-Si TFT-LCD Module T215HVN01.1 กว้าง 21.5 นิ้ว
จอแสดงผลรองรับรูปแบบหน้าจอ Full HD - 1920(H) x 1080(V) และ 16.7 ล้านสี (8 บิต RGB
ป้อนข้อมูล ).อินเทอร์เฟซอินพุตคือ LVDS แบบ Dual channel และโมดูลนี้ไม่มีไดรเวอร์
บอร์ดสำหรับแบ็คไลท์
ข้อมูลจำเพาะ
รายการ | หน่วย | ข้อมูลจำเพาะ |
เส้นทแยงมุมของหน้าจอ | [มม.] | 546.86 (21.53”) |
พื้นที่ใช้งาน | [มม.] | 476.64 (ส) x 268.11 (วี) |
พิกเซล H x V | 1920(x3)x 1080 | |
Pixel Pitch | [อืม] | 248.25(ต่อหนึ่งสาม)x248.25 |
การจัดพิกเซล | RGBแถบแนวตั้ง | |
โหมดการแสดงผล | โหมด VA ปกติสีดำ | |
ความสว่างสีขาว ( กลาง ) | [cd/m2 ] | 250 (ประเภท) |
อัตราความคมชัด | 3000 แบบ) | |
เวลาตอบสนอง | [มิลลิวินาที] | 18ms (ประเภท เปิด/ปิด) |
การใช้พลังงาน (โมดูล LCD + หน่วยแบ็คไลท์) |
[วัตต์] |
15.2 ประเภท) โมดูล LCD ∶PDD(ประเภท)=3.1@ รูปแบบสีขาวทั้งหมด, Fv-60Hz ชุดแบ็คไลท์: PBLU(Typ.)=12.1@Is=65mA |
น้ำหนัก | [กรัม] | 1670 |
ขนาดเค้าร่าง | [มม.] | 495.6(สูง)x 292.2(V)x10.6(D)ประเภท |
อินเทอร์เฟซไฟฟ้า | LVDS สองช่องสัญญาณ, อินพุตข้อมูล RGB 8 บิต | |
สนับสนุนสี | 16.7 ล้านสี | |
การรักษาพื้นผิว | ป้องกันแสงสะท้อน,3H | |
ช่วงอุณหภูมิ ปฏิบัติการ การจัดเก็บ (การจัดส่ง) |
[โอ ซี] [โอ ซี] |
0 ถึง +50 -20 ถึง +60 |
การปฏิบัติตาม RoHS | การปฏิบัติตาม RoHS | |
การปฏิบัติตาม TCO | การปฏิบัติตาม TCO 6.0 |
ความเสียหายถาวรอาจเกิดขึ้นหากเกินพิกัดสูงสุดดังต่อไปนี้
คำอธิบาย | นาที. | แม็กซ์ | หน่วย | ข้อสังเกต |
อุณหภูมิในการทำงาน | 0 | 50 | พีซี] | หมายเหตุ 2-1 |
อุณหภูมิพื้นผิวกระจก (การทำงาน) | 0 | 65 | รีโอ | หมายเหตุ 2-1ฟังก์ชั่นตัดสินเท่านั้น |
ความชื้น | 5 | 90 | [%RH] | หมายเหตุ 2-1 |
อุณหภูมิในการจัดเก็บ | -20 | 60 | พีซี] | |
ความชื้นในการจัดเก็บ | 5 | 90 | T%RH] |
เงื่อนไขการใช้งานที่แนะนำ
สัญลักษณ์ | คำอธิบาย | นาที | พิมพ์ | แม็กซ์ | หน่วย | ข้อสังเกต |
VDD | แหล่งจ่ายไฟ แรงดันไฟฟ้าขาเข้า | 4.5 | 5 | 5.5 | [โวลต์] | |
IDD | กระแสไฟเข้าของแหล่งจ่ายไฟ (RMs) | 0.62 | 0.74 | [เอ] | VDD=5.0V,รูปแบบสีดำ,Fv=6OHz | |
0.7 | 0.84 | [เอ] | VDD=5.0V, ลายดำ, Fv=75Hz | |||
PDD | การใช้พลังงาน VDD | 3.1 | 3.7 | [วัตต์] | VDD=5.0V, ลายดำ, Fv=60Hz | |
3.5 | 4.2 | วัตต์] | VDD=5.0V, ลายดำ, Fv=75Hz | |||
ไอรัช | กระแสน้ำไหลเข้า | 3 | [เอ] | หมายเหตุ 3-1 | ||
VDDrp | แรงดันไฟฟ้า VDD Ripple ที่อนุญาต | 500 | [เอ็มวี] | VDD= 5.0V, ลายดำ, Fv=75Hz |
ข้อมูลต่อไปนี้แสดงแผนภาพบล็อกของโมดูลสี TFT-LCD ขนาด 21.5 นิ้ว
รายละเอียด
ภาพวาด
