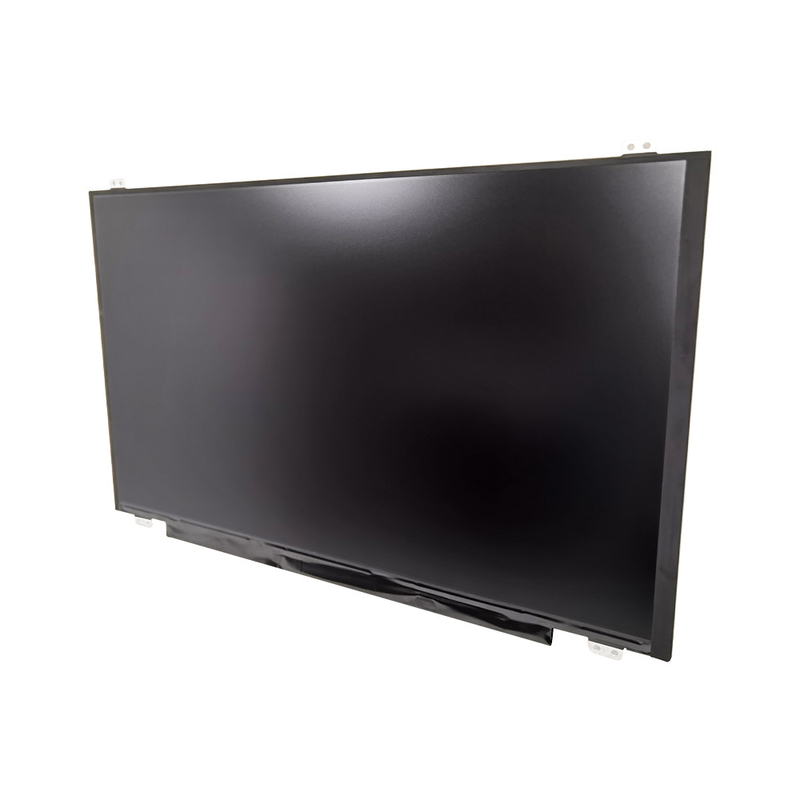

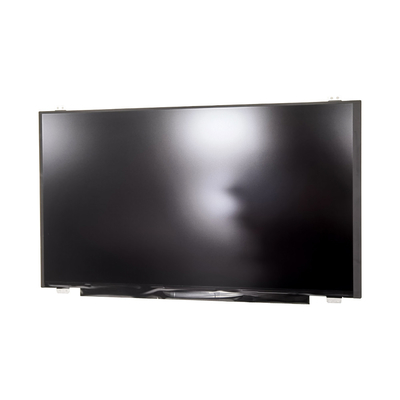

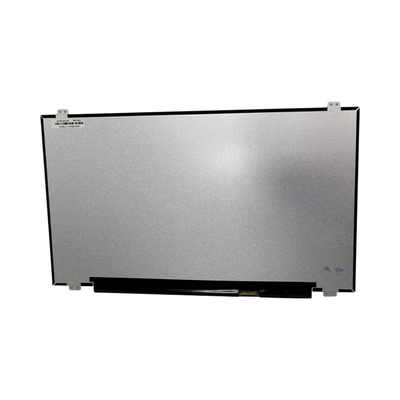

รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | แผง TFT LCD | ขนาด: | 15.6'' |
|---|---|---|---|
| พื้นที่ใช้งาน: | 344.16(สูง) × 173.95(V) | ระยะพิทช์พิกเซล: | 0.17925(สูง) x 0.17925(วี) |
| การจัดเรียงพิกเซล: | RGB แถบแนวตั้ง | แสดงสี: | 16.7 ล้าน |
| โหมดการแสดงผล: | ปกติสีดำ | ||
| แสงสูง: | โมดูล TFT LCD แบบฟิล์มบาง,โมดูล TFT LCD 15.6 นิ้ว 1920x1080,300 Nits โมดูลการแสดงผล tft |
||
คำอธิบายทั่วไป
ข้อมูลจำเพาะใช้กับรุ่น 15.6” (CJZN156CS01.300) LCM
ไดรเวอร์ LED สำหรับการขับย้อนแสงถูกสร้างขึ้นในรุ่นนี้
เมทริกซ์ใช้ a- Si Thin Film Transistor เป็นอุปกรณ์สวิตชิ่ง
TFT LCD นี้มีพื้นที่แสดงผลที่วัดแนวทแยงมุม 15.6 นิ้วพร้อมความละเอียดความละเอียด FHD
(อาร์เรย์พิกเซลแนวตั้ง 1,920 แนวนอน x 1080 พิกเซล)แต่ละพิกเซลจะถูกแบ่งออกเป็นจุดสีแดง สีเขียว สีฟ้า ซึ่ง
จัดเรียงเป็นแถบแนวตั้งและโมดูลนี้สามารถแสดงสีและช่วงสีได้ 16.7M(6bit+2FRC) 45%
แผง TFT-LCD ที่ใช้สำหรับโมดูลนี้มีแสงสะท้อนต่ำและเป็นประเภทสีที่สูงขึ้นดังนั้นสิ่งนี้
โมดูลเหมาะสำหรับ POS
คุณสมบัติ
(1) อินเทอร์เฟซ eDP 2 เลนพร้อมอัตราลิงก์ 2.7 Gbps
(2)16.7M(6bit+2FRC) ความลึกของสี ขอบเขตสี 45%
(3) ผลิตภัณฑ์สีเขียว (RoHS & Halogen freeproduct)
(4) วงจรขับ LED บนกระดาน
(5) แรงดันไฟต่ำและใช้พลังงานต่ำ
ข้อมูลจำเพาะทั่วไป
| พื้นที่ใช้งาน | 344.16(สูง)x193.59(V) | mm | |
| จำนวนพิกเซล | 1920(H)x1080(V) | พิกเซล | |
| ระยะพิทช์พิกเซล | 0.17925(สูง)x×0.17925(V) | mm | |
| การจัดเรียงพิกเซล | RGB แถบแนวตั้ง | ||
| แสดงสี | 16.7 ล้าน | ||
| ช่วงสี | 45%@CIE1931 | ||
| โหมดการแสดงผล | ปกติสีดำ | ||
| เค้าร่างมิติ | 359.50x206.50x3.2 | mm | |
| น้ำหนัก | 460 | g | |
| การรักษาพื้นผิว | ป้องกันแสงจ้า | ||
| ความแข็งผิว | 3H | ||
| การใช้พลังงาน | OC:0.75(สูงสุด) | Aosaic | |
| โมดูล 3.564 (สูงสุด) | NX7 | ||
| W | (@โมเสก |
รายการทดสอบความเชื่อถือได้และเงื่อนไขแสดงไว้ด้านล่าง
| ไม่ | รายการทดสอบ | เงื่อนไข |
| 1 | การทดสอบการเก็บรักษาที่อุณหภูมิสูง | 60 ℃,48 ชม. |
| 2 | การทดสอบการเก็บรักษาที่อุณหภูมิต่ำ | -20℃,48 ชม. |
| 3 | การทดสอบการทำงานที่อุณหภูมิสูงและความชื้นสูง | 50 ℃, 80% RH, 48 ชม. |
| 4 | การทดสอบการทำงานที่อุณหภูมิสูง | 50 ℃,48 ชม. |
| 5 | การทดสอบการทำงานที่อุณหภูมิต่ำ | 0℃,48 ชม. |
รายละเอียด
นิยามอัตราส่วนคอนทราสต์คงที่ มุมมองถูกกำหนดไว้ที่มุมที่อัตราส่วนคอนทราสต์มีขนาดใหญ่
er มากกว่า 10 ที่สี่ทิศทางที่สัมพันธ์กับทิศทางตั้งฉากของโมดูลของ Ansun (มุมแนวตั้งสองมุม: ขึ้น θy+ a
ลงไป θy-;และมุมแนวนอนสองมุม: ขวา θx+ และซ้าย θx-)การตั้งค่ามาตรฐานของการวัดแสดงในรูปที่
8 & 9
ขนาดโครงร่างเครื่องกล
บรรจุ
พื้นที่จัดเก็บ
(1) อย่าปล่อยให้โมดูลอยู่ในอุณหภูมิสูงและมีความชื้นสูงเป็นเวลานานขอแนะนำอย่างยิ่ง
เพื่อจัดเก็บโมดูลที่มีอุณหภูมิตั้งแต่ 0 ถึง 35 ℃และความชื้นสัมพัทธ์น้อยกว่า 70%
(2) อย่าเก็บโมดูล TFT-LCD ไว้ในแสงแดดโดยตรง
(3) โมดูลจะถูกเก็บไว้ในที่มืดห้ามใช้แสงแดดหรือแสงฟลูออเรสเซนต์ในช่วง
ร้านค้า.
